CARACTERÍSTICAS PRINCIPALES
1. FUNCIONAMIENTO

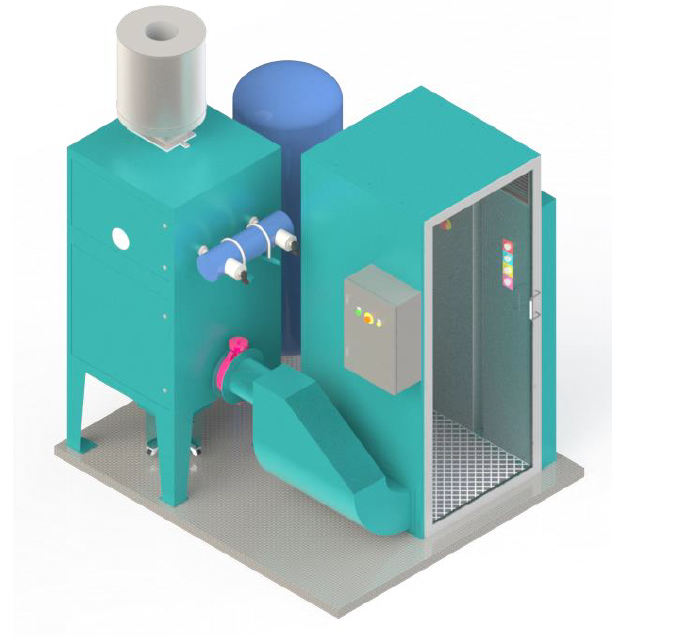

El diseño de la cabina incluye 4 etapas de limpieza a diferentes alturas y una etapa única para limpieza total. La operación es automática: el operario ingresa a la cabina y selecciona la opción deseada, activándose el motor de extracción y el ciclo de limpieza correspondiente. Las partículas desprendidas son aspiradas y retenidas en los filtros HEPA situados en el colector de polvo adyacente a la cabina, siendo luego depositadas en un contenedor de residuos.
La fase de limpieza está regulada por un programa configurable de tiempos, con ciclos de entre 10 y 30 segundos dependiendo de la carga de polvo del usuario. Estos tiempos se configuran al inicio junto con el cliente para determinar el tiempo más adecuado para su proceso.

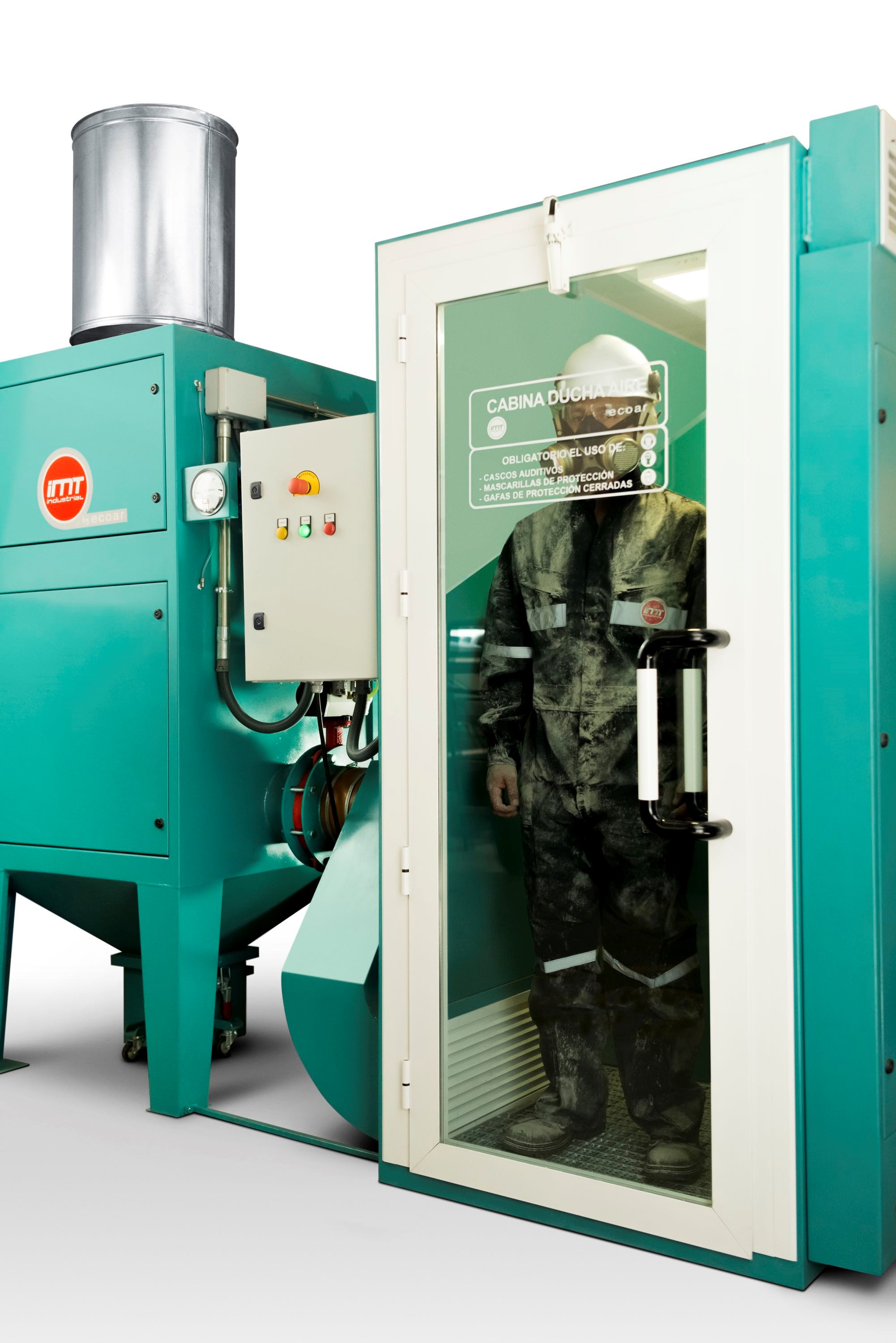

Una señal luminosa indica al operario cuando ha finalizado su ciclo de limpieza, permitiendo que la cabina se prepare inmediatamente para un nuevo ciclo. La cabina cuenta con paradas de emergencia tanto en su interior como en su exterior, permitiendo anular o parar el proceso de limpieza cuando sea necesario. También está equipada con iluminación interior.
La conexión entre la cabina y el filtro de cartuchos se realiza mediante tubería desde la rejilla situada en la parte inferior de la cabina hasta el colector de entrada del filtro de cartuchos.
Importante:
- Está prohibido realizar la despolvorización del operario sin usar gafas cerradas, mascarilla y cascos auditivos.
2. FILTRO FC-04-325-500-CDA (COLECTOR DE POLVO)
4 cartuchos filtrantes HEPA 13/14 certificados, un tubo de soplado y un ventilador modelo CMP 1025-3 de 4 kW, acondicionado para trabajos en altura sobre 3000 m. El filtro se compone de dos cuerpos unidos: la parte superior, que alberga los cartuchos y el tubo de soplado, y la parte inferior, que tiene forma de cono y una tolva de recogida con capacidad de 20 litros. La parte superior cuenta con una puerta para el acceso y la sustitución de los cartuchos, mientras que la tolva incluye una sonda de MAX. 24 V AC y una alarma de depósito lleno. La condición ATEX es opcional según la clasificación de polvo.
3. CARACTERÍSTICAS TÉCNICAS

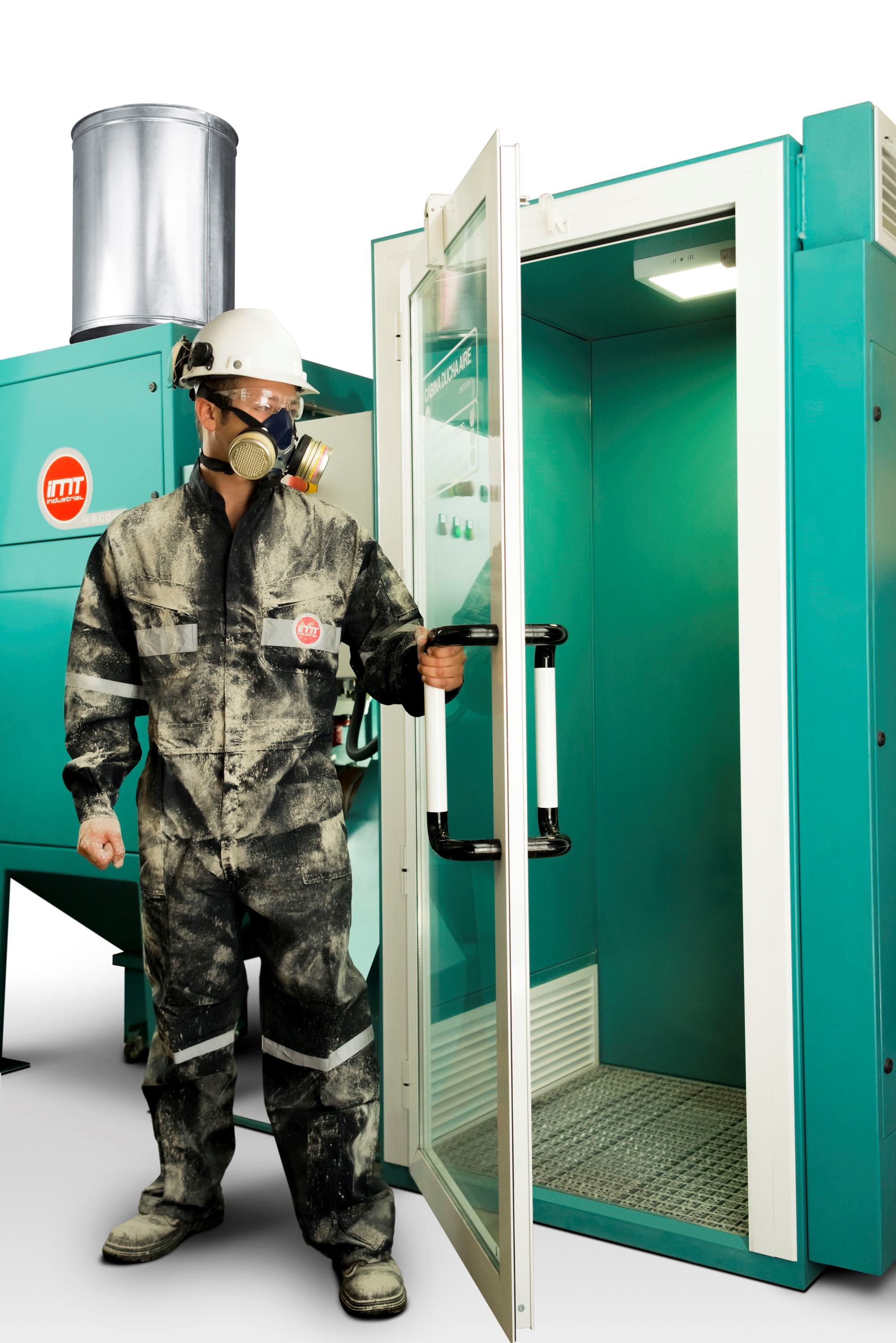

La puerta de acceso de la cabina es de aluminio blanco con doble cámara y cristal doble de 3+3 mm de espesor, disponible también con solo el 50% de vidrio en su parte superior. La estructura de la cabina está construida en acero al carbono con relleno de lana de roca de 50 mm en tres caras y chapas de unión verticales. La zona inferior del suelo, donde el operario apoya los pies, está equipada con tramex.
El filtro de aspiración, adosado a la cabina y conectado mediante rejillas de aspiración en su parte inferior, está construido en chapa de acero al carbono de 2 y 3 mm. Los cartuchos filtrantes HEPA 13 deben ser reemplazados una vez alcanzada su pérdida de carga final, ya que no pueden limpiarse ni recuperarse. La duración de los cartuchos depende del uso de la cabina y de las concentraciones de polvo en miligramos.
4. TANQUE ACUMULADOR DE AIRE (opcional)
1 estanque para acumulación de aire 400>500 litros aproximados.
5. CUADRO ELÉCTRICO
La cabina incluye un cuadro eléctrico con tensión de entrada de 380/575/600 V AC a 50 Hz, incorporado en el chasis, que controla el ventilador y las válvulas de aire, con programador de puesta en marcha y paro, y "Z" de emergencia tanto en el interior como en el exterior. La instalación eléctrica de todos los componentes de la cabina está incluida. El cliente debe proporcionar la acometida eléctrica con toma de tierra hasta nuestro cuadro.
6. FONTANERÍA
La fontanería de enlace entre el tanque de acumulación y la red de aire comprimido será responsabilidad del cliente. La cabina incluye prefiltros con despiche entre el estanque acumulador y la cabina.
7. TENSIÓN
Tensión disponible en: 220-380-480-560-600 Volt.
8. MANTENIMIENTO
- La cabina por su trabajo continuo prácticamente no necesita mantenimiento dado que no tiene muchos componentes.
- Engrase y verificación en caso necesario de motor, ventilador y rodamientos; del ventilador cada 2 meses.
- Sustitución de los filtros 1 vez al año en condición normal de uso.
- Mantenimiento preventivo cada 6 meses por personal técnico IMT o capacitado por IMT LTDA.
Esta cabina cumple con la normativa que regula la limpieza de personas con Aire OSHA Standard 29 CFR 1910.242 (b) y Fabricada bajo normativa NIOSH.

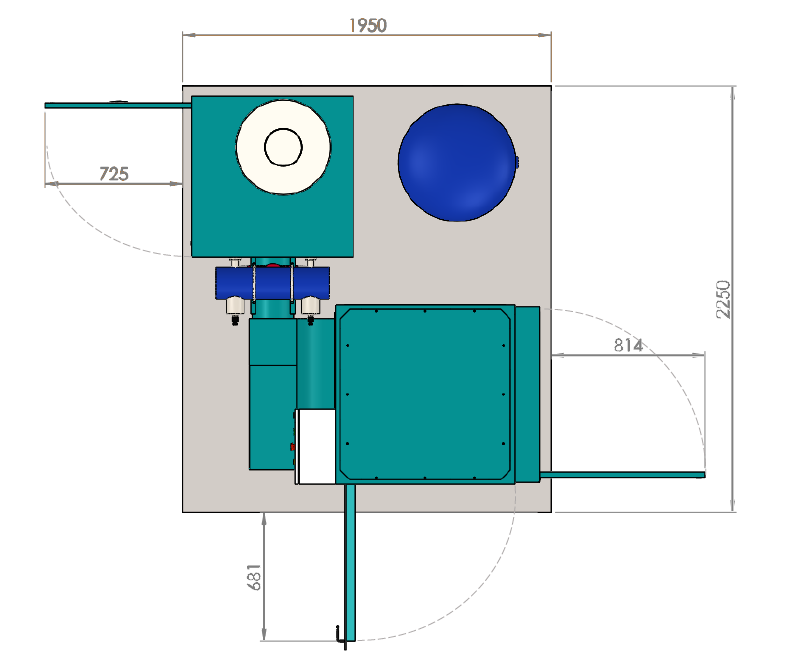

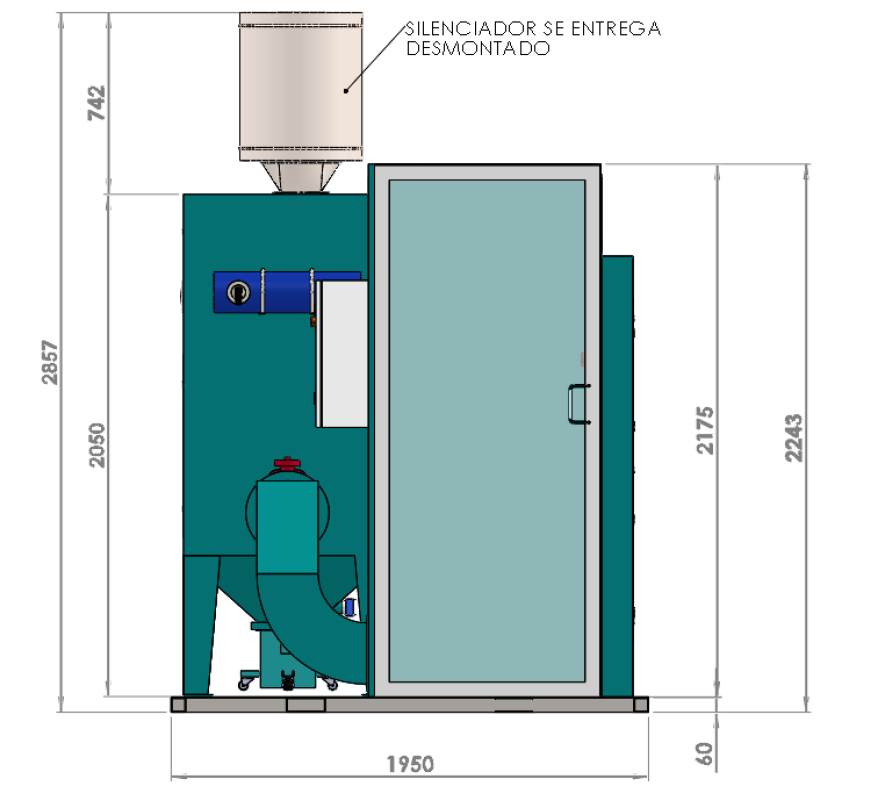

| Alto | 2180 mm |
|---|---|
| Ancho | 2050 mm |
| Profundidad | 950 mm |
| Consumo eléctrico | 5 k/W (potencia en kW/hora) |
| Requerimiento de aire comprimido | Caudal 2000 l/min. |
| Conexión a regulador cabina | 80 PSI |
| Salida aire limpieza | 22>29 PSI. Aire filtrado libre de agua y aceite. |
| Productividad | 2 a 3 personas por minuto |
